Implanter des matériels dans une armoire industrielle

L’utilisation

Dans une armoire industrielle, l’implantation des équipements est déterminant car elle conditionne la réussite et la qualité du câblage.

Les matériels sont généralement encliquetés directement sur des profilés standards rail din type G ou type oméga.



Suivant les exigences du client, ils peuvent être fixés de trois manières :

La pose du matériel avant câblage peut se faire à l’intérieur ou à l’extérieur de l’armoire.



La technique

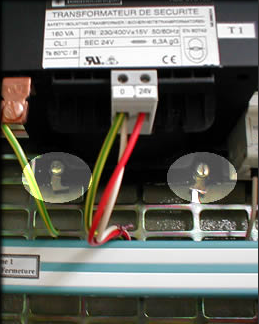

Fixation sur grille perforée

Il faut s’assurer du montage correct de la platine perforée dans l’enveloppe.

Elle peut ensuite être enlevée pour l’implantation des matériels et le câblage.

L’appareillage peut être monté :

Ensuite, on place les goulottes, elles permettent le passage et le rangement de la filerie.



Fixation sur châssis, montage sur barreau

Les armoires sont livrées assemblées, pour faciliter la pose des matériels et le câblage, on démonte les panneaux extérieurs, celui du fond, puis la porte.

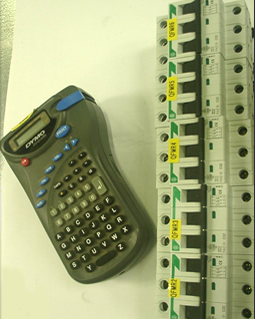

A partir du schéma d’implantation fourni par le bureau d’étude, on procède à l’étiquetage de l’appareillage. Celles-ci sont crées, éditées à l’aide d’un appareil puis collées en façade, le repère restant visible.

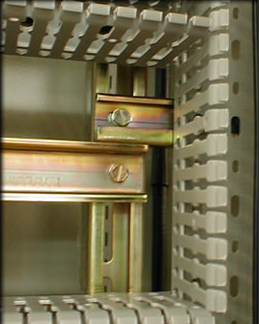

Une fois l’armoire décarcassée on fixe les profilés asymétriques « type G » sur le châssis avec des équerres placées en haut et en bas, on utilise également des points de fixation intermédiaires.

Les rails symétriques « type oméga » sont vissés sur les profilés « type G » avec des étriers, l’ensemble étant solidaire du châssis.

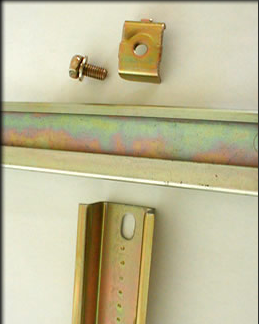

Il faut préparer les éléments du montage.

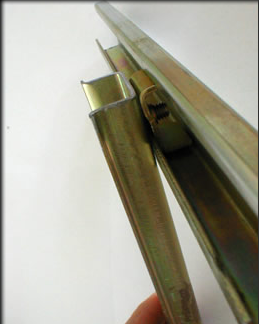

Ensuite, il faut assembler les deux profilés.

Enfin, il est nécessaire de bien serrer le tout.

On fixe sur le châssis entre deux rangées d’appareillages et sur le pourtour de l’armoire, les goulottes qui permettront le passage des fils.



Fixation sur platine

Les nouvelles technologies mises en œuvre dans les systèmes automatisés actuels utilisent un nombre considérable d’appareils sensibles aux perturbations électromagnétiques. Des précautions d’installations doivent être prises, notamment sur le raccordement des liaisons blindées, les cheminements relatifs des câbles de puissance et le courant faible.

Tous ces appareils sensibles et perturbateurs comme les convertisseurs de fréquence, les modulateurs d’énergie, les hacheurs, etc…. doivent être fixés sur des platines.

Cela permet à ces équipements lors de leur montage d’être en liaison directe avec un réseau unique de

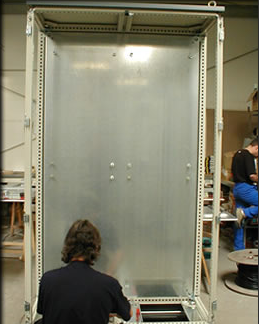

masse. La platine est une option, pour qu’elle soit intégrée dans l’armoire, on le précise à la commande.

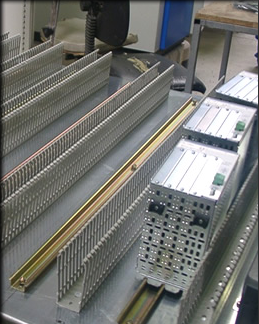

Pour l’implantation du matériel on démonte la platine pour travailler à plat puis on suit les consignes suivantes :

1. à partir du schéma d’implantation on dispose le matériel au fur et à mesure de l’étiquetage sur la platine ;

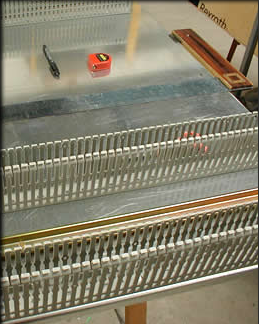

2. l’inventaire terminé on connaît parfaitement l’encombrement et l’emplacement de l’appareillage, dans ces conditions on trace les axes de référence permettant le montage des rails et des goulottes ;
3. ensuite, il faut sectionner les profilés après avoir estimé la longueur utile, les fixer sur la platine pré-taraudée. Pour réaliser cette opération il existe des coupes rails pneumatiques ;

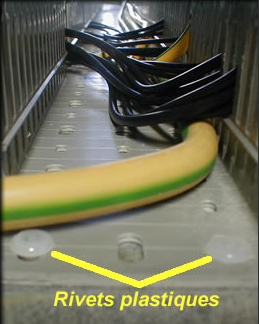

4. il est indispensable de prévoir la longueur des goulottes nécessaire puis les découper et les fixer par rivetage au travers de la tôle. Les rivets sont en plastique, si l’isolant d’un conducteur est abîmé, on évite le contact direct avec la partie métallique ;
5. on enclique l’appareillage sur les rails, en respectant l’implantation et le sens du montage (le repère dans le sens de la lecture) ;
6. la platine est insérée dans l’armoire après le câblage.

Dans certaines conditions la pose du matériel est réalisée dans l’armoire, préalablement après avoir équipé la platine montage des rails et des goulottes.



Le geste du professionnel

Quel que soit le support utilisé pour la fixation du matériel il faut toujours se référer au plan d’équipement où d’implantation fournis par le bureau d’étude.

Dans le cas où des modifications sont réalisées, le plan sera remis à jour. Avant de percer la plaque pour fixer les rails, il faut vérifier leur positionnement. Pour cela on pose le matériel sur le tracé préalablement défini, ainsi on visualise globalement l’encombrement des équipements. On peut ajuster l’emplacement des rails si nécessaire.

Pour fixer les goulottes choisir les accessoires adéquats suivant le support utilisé.

Utiliser l’équerre pour le traçage des axes, marquer les points stratégiques au feutre indélébile.

Avant de fixer définitivement les goulottes et les rails toujours ajuster leur positionnement avec l’équerre.

On conseille d’effectuer les perçages, taraudages des plaques en série, surtout lorsque l’implantation du matériel est réalisée dans l’armoire.



L’erreur classique

L’espace est restreint entre l’appareillage et la goulotte, les rails ont été montés trop serrés. Il est difficile de câbler dans ces conditions.

Parfois sur un même rail, les appareils encliquetés ont des pas différents, dans ce cas l’espace utile doit être prévu en fonction du plus encombrant.

Erreur sur le choix du profilé, un rail din « type oméga » a été fixé alors que l’appareil se monte sur un rail din « type G ». Dans ce cas on remplace par le rail adapté.
