L’utilisation

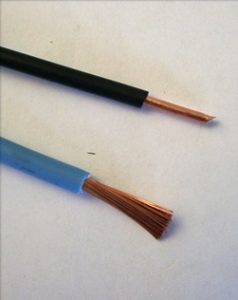

Un conducteur peut être rigide (mono brin) ou souple (multibrins).
Pour le raccorder, il faut préalablement le dénuder.

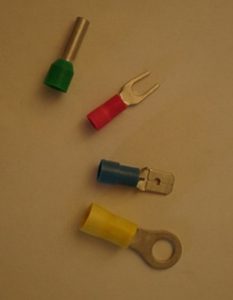

Le raccordement s’effectue soit par soudure, par vissage, par sertissage (embout, cosse ronde, cosse à fourche, cosse à languette…).
La technique
La longueur à dénuder doit être évaluée en fonction de la longueur nécessaire au raccordement.
Elle varie de quelques millimètres à environ 10 millimètres.
On utilise une pince à dénuder simple ou automatique.

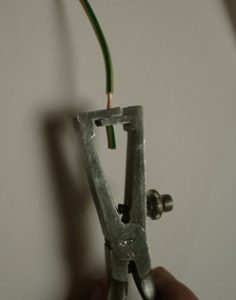

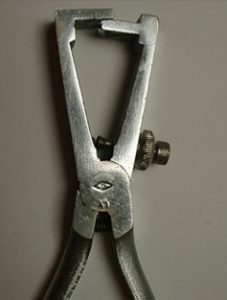

Avec la pince simple, on commence par régler la vis d’ouverture.

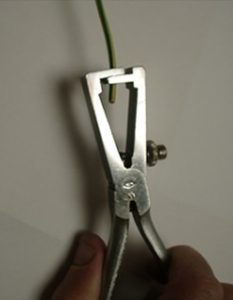

Ensuite on coupe l’isolant.
Enfin on extrait ce dernier.

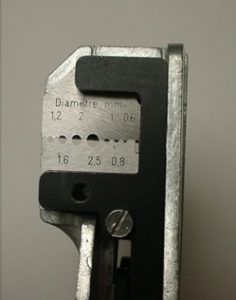

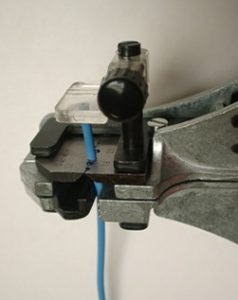

Avec la pince automatique, on choisit l’interstice adapté à la section à dénuder.
La pince coupe l’isolant et extrait automatiquement ce dernier.
Le conducteur est ensuite identifié au moyen de repères soit autocollants, soit clipsés ou enfilés.
Important : les repères enfiltrables sont posés avant le sertissage, concernant les repères clipsables, dernière opération avant le raccordement.
Puis le conducteur est serti.
Le geste professionnel

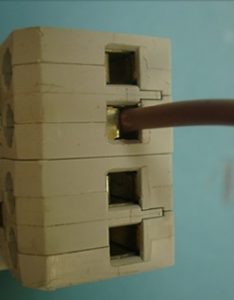

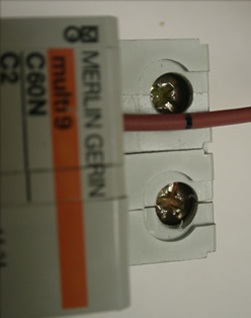

Pour connaître la longueur à dénuder, il faut faire pénétrer le fil dans la borne de l’appareil et prendre un repère visuel. Ensuite pour une série de raccordement sur des bornes identiques, il faut régler la butée de la pince à dénuder pour répéter l’opération.
L’erreur classique

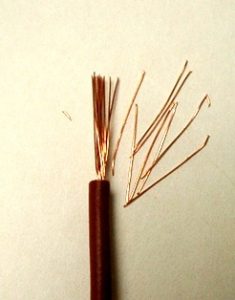

Un réglage trop petit sectionne une partie des brins du conducteur.
La section de passage du courant est alors réduite.
Il y a un risque d’échauffement et la tenue mécanique du fil est diminuée.
Un dénudage trop court entraîne un serrage ou un sertissage sur l’isolant.

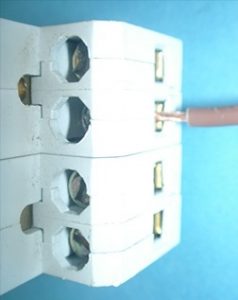

Un dénudage trop long laisse apparaître après serrage ou sertissage une partie du fil a nu. Il y a risque de contact direct. L’appareil perd sa protection IP2X.
