Couverture de sécurité Piscine

Travail demandé

Câbler et mettre en service le coffret électrique de la couverture de sécurité de la piscine à l’Hôtel Familial de Vacances à Capbreton

1. Introduction

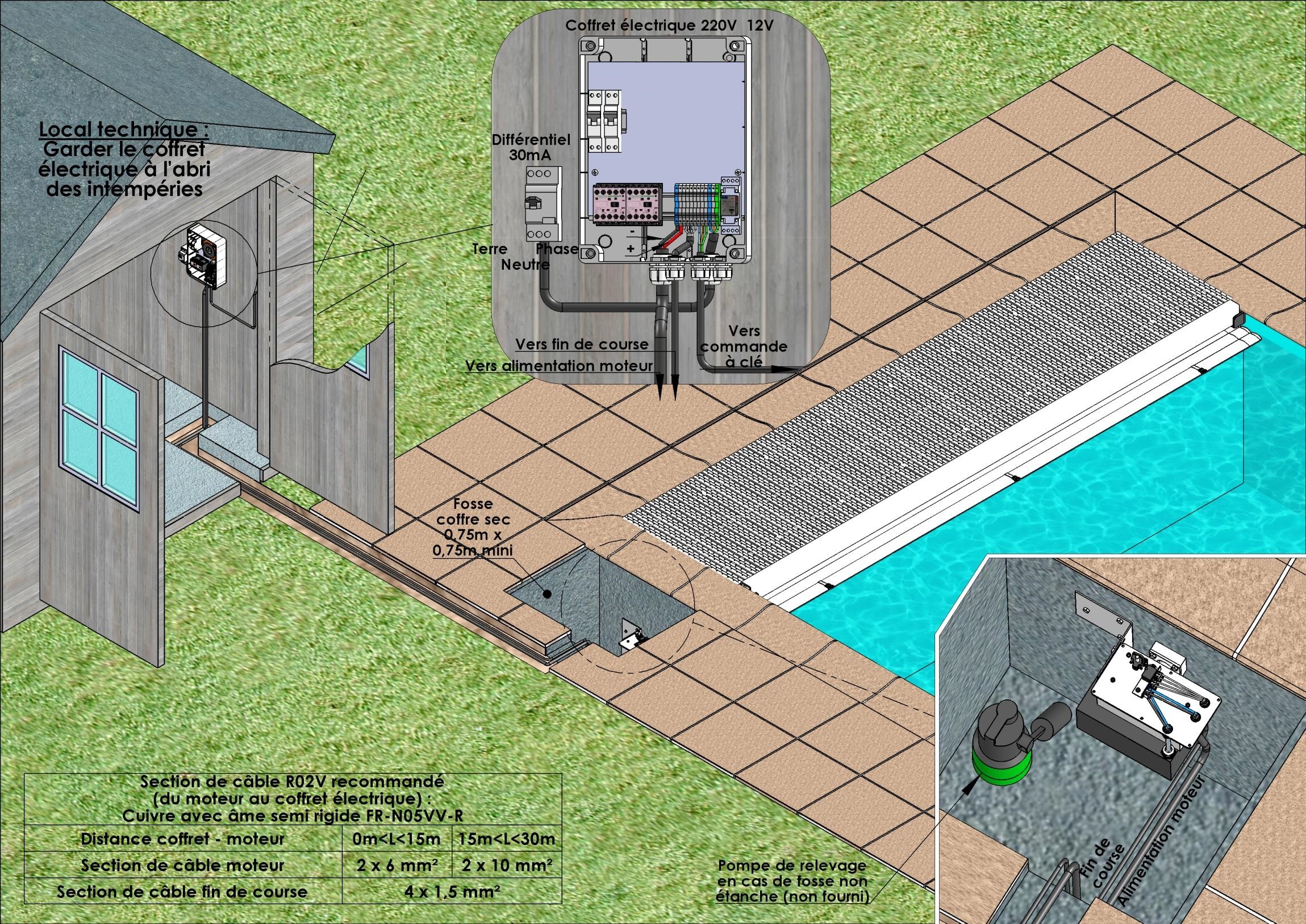

L’Hôtel Familial de Vacances à Capbreton souhaite installer une couverture de sécurité motorisé pour le bassin extérieur de la piscine. (DOSSIER TECHNIQUE)





Vous devez réaliser le coffret de commande permettant l’ouverture et la fermeture de la bâche par une action sur le commutateur.

Vous devez prendre connaissance du « DOSSIER Santé Sécurité au Travail et protection de l’environnement » pour mener à bien ce projet.

2. Techniques de câblage

En fonction des informations données dans l’article : « techniques de câblage » , répondre aux questions du formulaire :

3. Implantation du matériel

• Réceptionner le matériel de l’installation et compléter le bordereau ci-après :

N° Ordre	Repère	Désignation	Quantité	Présence
				OUI	NON
1		Coffret + Grille	1
2		Goulotte de câblage	1
3		Rail oméga	1
4		Rail din	1
5	X1	Bornier	1
6	S1	Commutateur avec 2 contact NO* (bornes 3 – 4)	1
7	S2	Bouton poussoir vert avec 1 contact NO* (bornes 3 – 4)	1
8	H1	Voyant vert	1
9	H2	Voyant bleu	1
10	KM1 / KM2	Contacteur auxiliaire	2
11	KM1 / KM2	bloc de 4 contacts auxiliaires (2NF*+2NO*)	2
12	Q1	Disjoncteur C10	1
13	Q2	Disjoncteur C2	1

* NF : normalement fermé           NO : normalement ouvert

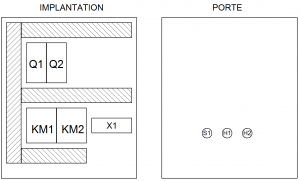

• Procéder à l’implantation du matériel selon l’ordre suivant.

voir le plan d’implantation dans le DOSSIER TECHNIQUE

1. Q1, Q2 : Positionner sur le rail oméga.

2. KM1, KM2 avec bloc auxiliaire.

3. S1, H1 et H2 : Positionner et fixer sur la porte du coffret.

4. Réalisation

• Câbler les éléments du système – dans les règles de l’art et selon les prescriptions du DOSSIER TECHNIQUE – en suivant la fiche de câblage ci-dessous :

Repère du conducteur	Couleur	Section	Borne de départ	Borne d'arrivé	Connexion réalisée		Problèmes rencontrés
					OUI	NON
puissance	noir	1,5 mm²	borne X1	borne 1 de Q1
puissance	noir	1,5 mm²	borne X2	borne 2 de Q1
puissance	noir	1,5 mm²	borne 2 de Q1	borne 1/L1 de KM1
puissance	noir	1,5 mm²	borne 1/L1 de KM1	borne 1/L1 de KM2
puissance	noir	1,5 mm²	borne 4 de Q1	borne 3/L2 de KM1
puissance	noir	1,5 mm²	borne 3/L2 de KM1	borne 3/L2 de KM2
puissance	noir	1,5 mm²	borne 2/T1 de KM1	borne X3
puissance	noir	1,5 mm²	borne 2/T1 de KM1	borne 4/T2 de KM2
puissance	noir	1,5 mm²	borne 4/T2 de KM1	borne X4
puissance	noir	1,5 mm²	borne 4/T2 de KM1	borne 2/T1 de KM2
1	blanc	0,75 mm²	borne X5	borne 1 de Q2
2	blanc	0,75 mm²	borne 2 de Q2	borne A2 de KM1
2	blanc	0,75 mm²	borne A2 de KM1	borne A2 de KM2
2	blanc	0,75 mm²	borne A2 de KM2	borne X2 de H1
2	blanc	0,75 mm²	borne X2 de H1	borne X2 de H2
3	rouge	0,75 mm²	borne X6	borne 3 de Q2
4	rouge	0,75 mm²	borne 4 de Q1	borne 3 de S1
4	rouge	0,75 mm²	borne 3 de S1-a	borne 3 de S1-b
4	rouge	0,75 mm²	borne 3 de S1-b	borne 13 de KM1
4	rouge	0,75 mm²	borne 13 de KM1	borne 13 de KM2
5	rouge	0,75 mm²	borne 4 de S1-a	borne X7
6	rouge	0,75 mm²	borne X8	borne 21 de KM2
7	rouge	0,75 mm²	borne 22 de KM2	borne A1 de KM1
8	rouge	0,75 mm²	borne 4 de S1-b	borne X9
9	rouge	0,75 mm²	borne X10	borne 21 de KM1
10	rouge	0,75 mm²	borne 22 de KM1	borne A1 de KM2
11	rouge	0,75 mm²	borne 14 de KM1	borne X1 de H1
12	rouge	0,75 mm²	borne 14 de KM2	borne X1 de H2
C1	noir	2,5 mm²	Borne X1	borne + de l'alimentation
C1	bleu	2,5 mm²	Borne X2	borne - de l'alimentation
C1	vert/jaune	2,5 mm²	Borne PE	borne PE de l'alimentation
C2	bleu	2,5 mm²	Borne X5	borne "Neutre" de l'alimentation
C2	noir	2,5 mm²	Borne X6	borne "Phase" de l'alimentation
C2	vert/jaune	2,5 mm²	Borne PE	borne PE de l'alimentation

5. Mise en service

• Procéder aux essais du coffret et valider le fonctionnement de l’installation

• Compléter le compte-rendu de mise en service dans le « DOSSIER des supports d’enregistrement et de communication »
