Poser un bornier de raccordement
L’utilisation
Les blocs de jonction peuvent être considérés comme des interfaces indispensables dans les installations de puissance et de commande. Leur utilisation systématique facilite la maintenance (recherche de panne) et rend plus aisé les modifications de câblage.

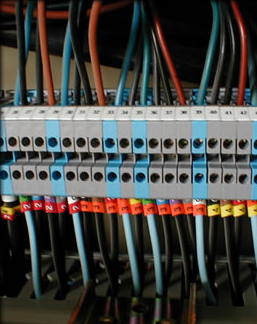

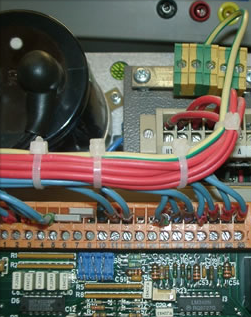

- interface d’entrée/sortie bornier orange partie commande ;
- bloc de raccordement, circuit de puissance fil rouge ;
- raccordement PE sur borne individuelle.
Ce sont des composants industriels, dont la fonction principale permet d’assurer la connexion électrique et la tenue mécanique des conducteurs et câbles. Par exemple si on souhaite relier un sous-ensemble d’un équipement ou d’un système pré-câblé dans une armoire, on utilisera un bloc de jonction ou un connecteur si l’équipement est mobile pour le raccordement.
La technique
Un bloc de jonction se constitue de plusieurs éléments :
- un corps isolant permettant de fixer les pièces conductrices ;
- d’un système de raccordement d’une ou plusieurs barrettes de jonction, qui permettent la continuité électrique du courant.
Un bornier est composé d’un ensemble de blocs de jonction (2,3,5,10) ou de bornes individuelles juxtaposées.
Il reçoit d’un côté les conducteurs du sous-ensemble provenant de goulotte ou du toron et sa partie inférieure les câbles permettant l’interconnexion à d’autres équipements.
Les caractéristiques des bornes et leur capacité de serrage doivent être adaptées aux sections des conducteurs à raccorder.
Les blocs de jonction offrent plusieurs mode de raccordement, ils peuvent être vissés, soudés, enfichés, agrafés, à ressort, ou enroulés.
Les bornes sont au préalable encliquetées sur un profilé. Pour constituer le bornier, on utilise également des butées et des cloisons. Le bornier et les bornes doivent être repérées conformément au plan.
On doit préparer correctement le dénudage des câbles et des conducteurs avant de raccorder.
La pose et le sertissage d’embouts sur les conducteurs garantissent une connexion fiable. Ils permettent également un raccordement aisé dans les endroits exigus.
Lorsque les câbles à raccorder possèdent un conducteur de protection (vert-jaune ), on peut :
- soit les raccorder à des bornes double coloration vert-jaune au bornier, cas d’un équipement ;
- soit les raccorder à une barrette en cuivre, placée sous le bornier, cas d’une installation.
Le geste professionnel
On conseille le raccordement vissé, c’est le plus employé dans la construction d’armoire de commande. Son utilisation universelle en fait la connectique la plus répandue en électrotechnique.

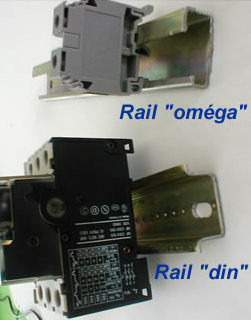

Utiliser des blocs avec une embase polyvalente encliquetable sur tous les profilés.

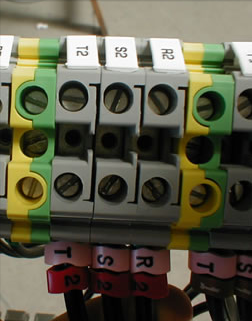

Pour gagner du temps lors du raccordement, on conseille d’affecter aux bornes les mêmes numéros de repères à ceux marqués sur les conducteurs du câble (photo le câble et le bornier ont le même repère). On peut donner au bornier et au câble qui s’y raccorde le même numéro d’identification.

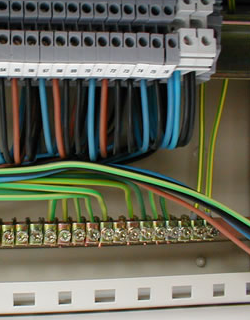

L’emploi d’une barrette en cuivre pour raccorder les conducteurs de protection permet de réaliser directement leur équipotentialité. On affecte le même repère au bornier et aux conducteurs qui s’y raccordent.
L’erreur classique

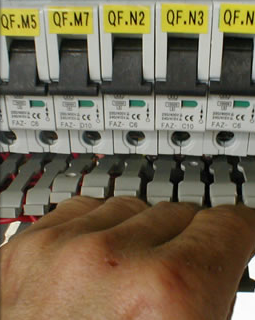

L’espace de raccordement des conducteurs n’est pas suffisant entre le bornier et la goulotte ou entre le bornier et l’entrée de câble.
Le manque de place augmente le temps nécessaire pour effectuer les raccordements et en diminue leur qualité et leur fiabilité notamment avec un risque de mauvais serrage.
Sur un bornier il doit y avoir suffisamment d’emplacement pour raccorder tous les conducteurs d’un câble, même ceux qui sont inutilisés.
Dans aucun cas, on ne doit les couper, ils peuvent servir lors d’une modification.
Le bornier ne doit pas être décalé par rapport à l’entrée du câble qui s’y raccorde.
