Techniques de câblage

En fonction des informations données ci-dessous, répondre aux questions du formulaire :

Formulaire : « Techniques de câblage »

L’utilisation

Environ 95 % des connexions entre les contacteurs, les commutateurs, les connecteurs sont vissés. Avec un système de raccordement standard le montage du conducteur devient simple. Le monteur n’utilise pratiquement qu’un seul outil, le gain de temps est considérable.

Dans toutes les installations électriques, qu’elles soient industrielles, tertiaires ou domestiques l’électricien doit attacher une attention particulière lors du raccordement.

La technique

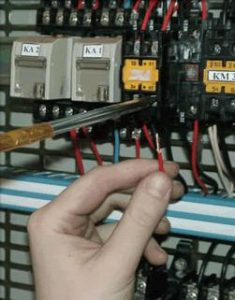

Le vissage sur une borne s’effectue après avoir :

  • Superposer l’embout sur le conducteur et repérer la longueur à dénuder. Dénuder le conducteur.
  • Placer le conducteur dans l’embout en rentrant tous les brins à l’intérieur sans les torsader.
  • Opérer au sertissage en présentant l’embout et le conducteur dans la pince à sertir, à l’emplacement correspondant à la section du conducteur.
  • Effectuer le serrage : Il faut doser le serrage, un serrage trop faible peut permettre au fil de quitter son logement en cas de choc. Un serrage trop fort risque de le sectionner.

Remarques :

Bien connecter un fil sur une borne c’est respecter le dénudage, son emplacement dans l’étrier et la pression de serrage.

La qualité d’une connexion est déterminée en fonction de la chute de tension au niveau des points de raccordement.

Elle dépend du couple de serrage et de la surface en contact.

Dans l’hypothèse d’une connexion par le haut toujours placer le conducteur à droite de l’étrier. En effet, lors du serrage la vis entraîne le fil dans le sens horaire. Si celui-ci est placé à gauche il ressort.

Dans le cas d’une connexion par le bas, le conducteur sera placé à gauche.

Si l’on doit placer deux conducteurs, on les répartit de chaque côté de l’étrier de serrage.

Il doit être également convenablement monté, le cuivre ne doit pas être apparent.

Le geste du professionnel

Après chaque connexion, il faut pratiquer systématiquement le serrage définitif, cela évite une révision des raccordements et surtout d’en oublier.

Pour vérifier la qualité mécanique du serrage, faire un test de traction du conducteur en tirant légèrement dessus.

On conseille l’utilisation de la clé dynamométrique. Elle permet d’ajuster la pression de contact par réglage du couple de serrage.

Lors de la vérification les monteurs pointent chaque raccordement de puissance, cela évite les oublis.

L’erreur classique

En plaçant le fil à gauche de la vis cela risque de le faire ressortir lors du serrage.
Dans ces conditions on diminue la surface de contact avec l’étrier. Cela peut engendrer un échauffement voir un court circuit.

Le fil dénudé ne doit pas être apparent au-dessus de l’étrier pour conserver à l’appareil sa protection IP2X (protection des personnes contre les contacts directs).
